先導式電磁閥的工作原理和結構特點

2016-01-12

先導式電磁閥廣泛適用于存在壓差的的介質環境中，先導式電磁閥的結構主要分為兩個部分，一個是先導閥，另一個是主閥。這兩個部分通過閥體內腔相連，其他的部件還有：動鐵芯、靜鐵芯、電磁閥線圈、彈簧等。

先導式電磁閥工作原理：
先導式電磁閥在通電之后，先導孔因為電磁力而打開，這時候上腔壓力快速下降，在閥芯的周圍就形成了壓差，且下面的壓力更大。流體的壓力推動著電磁閥的關閉件向上移動，此時閥門就可以打開。當電磁閥斷電之后，彈簧的恢復力把先導孔關閉，入口的壓力通過旁通孔形成上面的壓力較高，而流體的壓力推動著電磁閥關閉件向下移動，此時先導式電磁閥就處于關于狀態。

先導式電磁閥應用和特點：
廣泛應用于航空航天，造船，重型工業，化學工業，鍋爐，加熱設備，干燥設備，清洗設備，及其他加熱管道特點：閥芯均為不銹鋼活塞結構，活塞環具有特殊的耐熱性，耐磨材料; 與金屬閥腔活塞不具有直接摩擦閥體安裝方向無限制; 特殊設計的線圈不易燒壞;長時間停止動作重新啟動，操作也同樣它靈活的。

先導式電磁閥工作過程：

常閉型：當線圈通電時，先導閥芯拉開先導孔，腔體壓力釋放閥，活塞驅動靠下腔介質壓力，凸緣電磁閥打開; 復位當線圈斷電時，先導閥芯由彈簧，先導孔關閉時，上腔室的閥是由活塞孔的推力增壓和復位彈簧閉合時，螺線管開閥室是關閉由活塞節流孔增壓器的推力和復位彈簧，

原理簡述：當線圈通電時，先導孔關閉。當線圈斷電時，先導閥芯復位彈簧打開先導孔，腔體壓力釋放閥，活塞靠下腔介質壓力推動，電磁閥被打開。

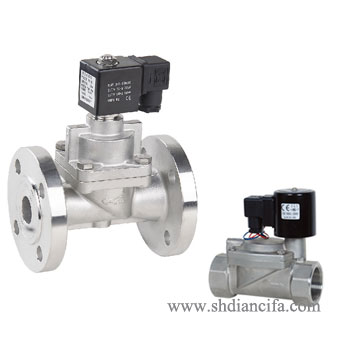

先導式電磁閥
